以mlsys asst2 distributed training对mlsys DP TP ZeRO进行初识

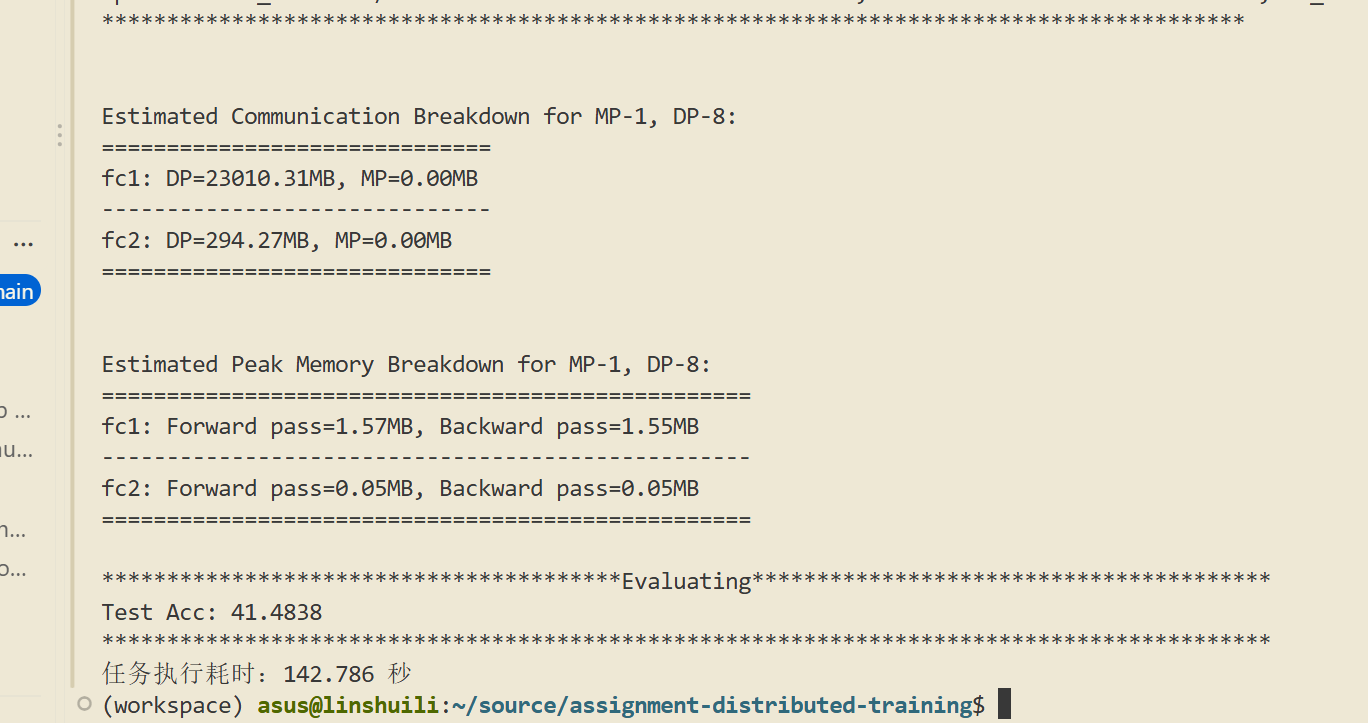

naiive parallel

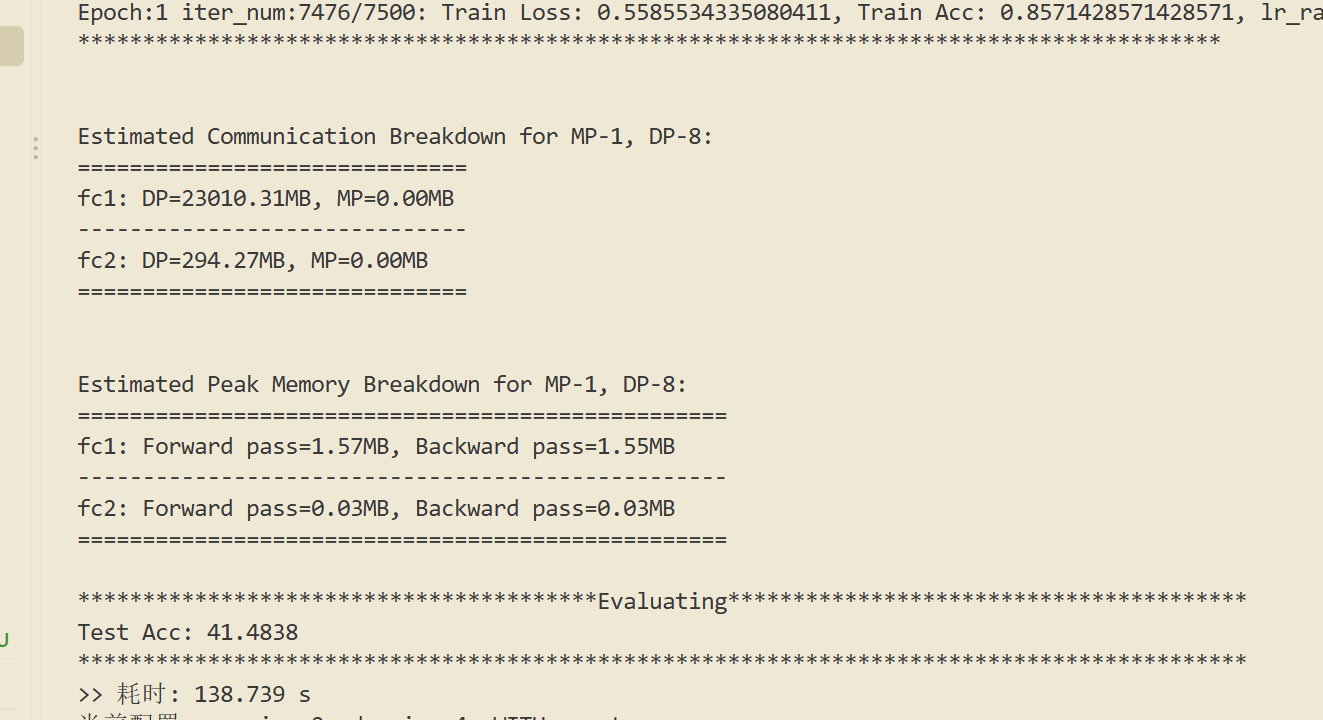

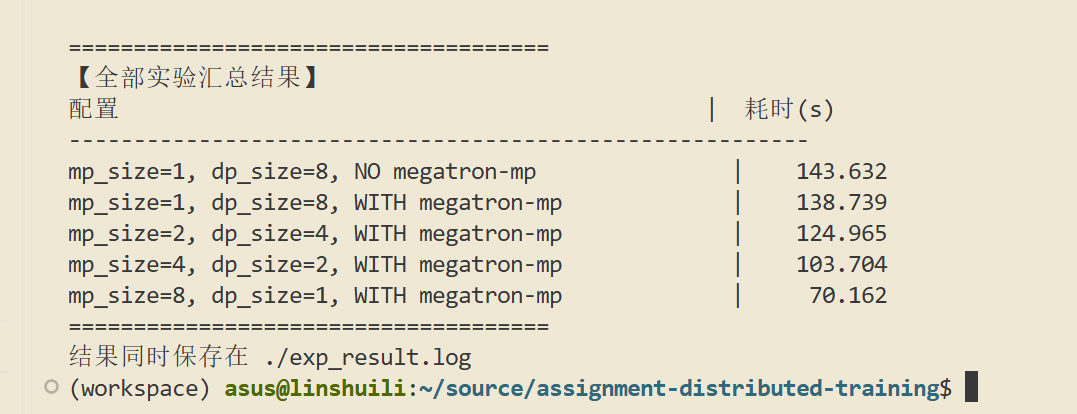

megatron-style

知识

Model Parallel(MP)

在这个作业里面没有涉及到Pipeline Parallel，因此是Tensor Parallel。

该定义为，将模型权重，分到各结点上。

$W: (indim, outdim)$ ，因此有两种分法。

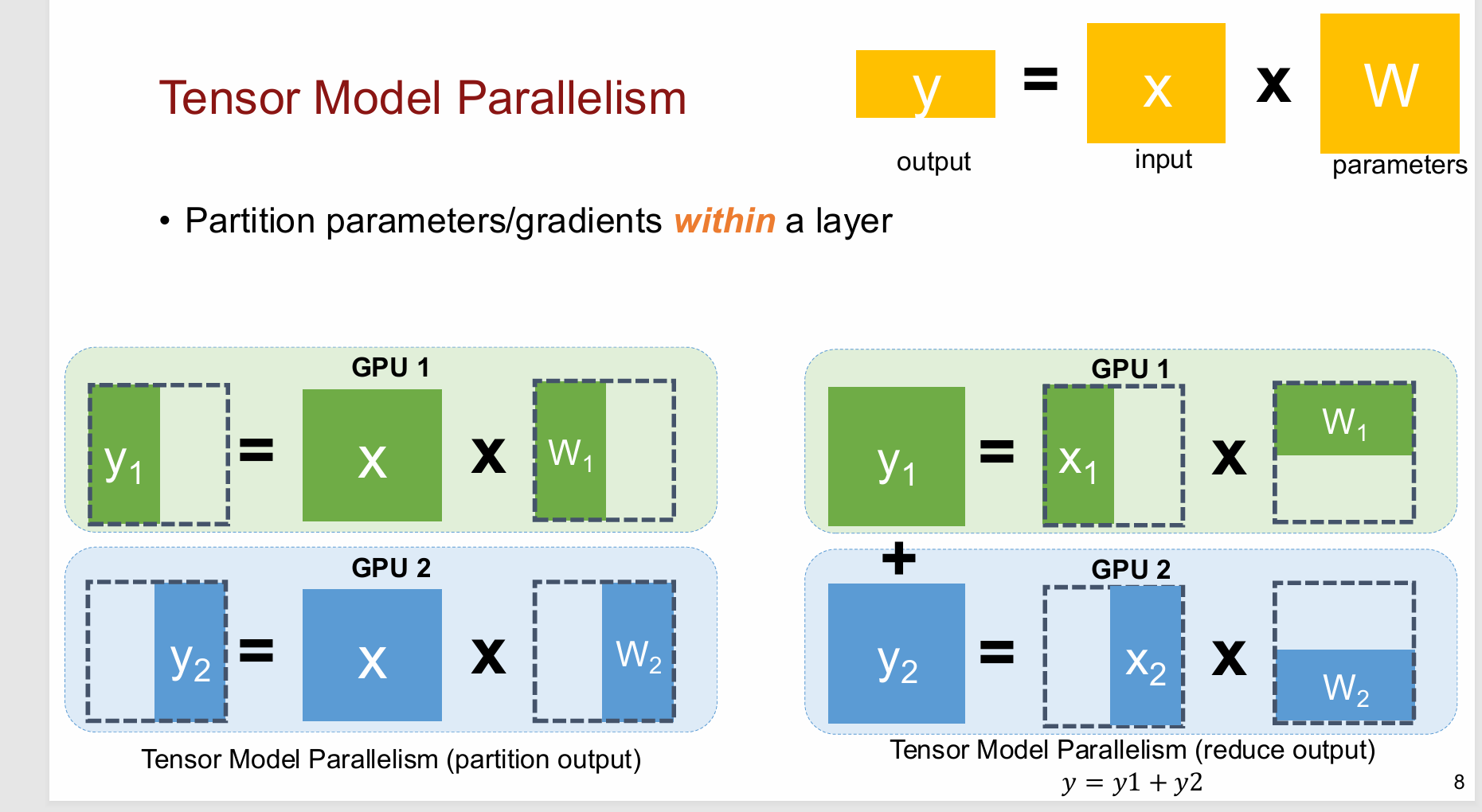

如下图Automated Discovery of Machine Learning Optimizations

forward

第一种MP，用X跟partial_W matmul得到的结果，直接all_gather就可以，也就是拼接。

第二种MP，由矩阵乘法对inner_loop的加法特性可知，最后结果进行reduce即可。

backward

几个求梯度的公式，output_grad(batch_size, out_dim), x(batch_size, in_dim), w(in_dim, out_dim), b(1, out_dim) grad与对应forward的shape相同。


x
1. # w_grad = x.T @ output_grad
2. # b_grad = sum(output_grad, axis=0)
3. # grad_x = output_grad @ w.T

output_grad (batch_size, out_dim)
第一种，最终节点返回的梯度为output_grad，此时每个节点都是相同的grad，按上图分离为y1,y2即可
第二种，直接返回output_grad到上一层。
x_grad (batch_size, in_dim)
第一种，不同节点是不同的W，求到的grad_x也是不同的，且X的shape一致，没有被split掉，根据公式3，每个节点求到了自己的grad_x后，需要在不同节点之间进行reduce求和，累加梯度之后再分回每个节点，因此对应reduce_scatter操作。
第二种，因为x被split掉了，几个节点间没有关系，直接返回grad_x到上一层即可。

当然上述例子可以直接用求梯度公式去理解。比如第一种他的backward，对x求梯度的话，相当于把W转置，那么就变成了正向第二种的reduce方法了。其他同理。

Data Parallel(DP)

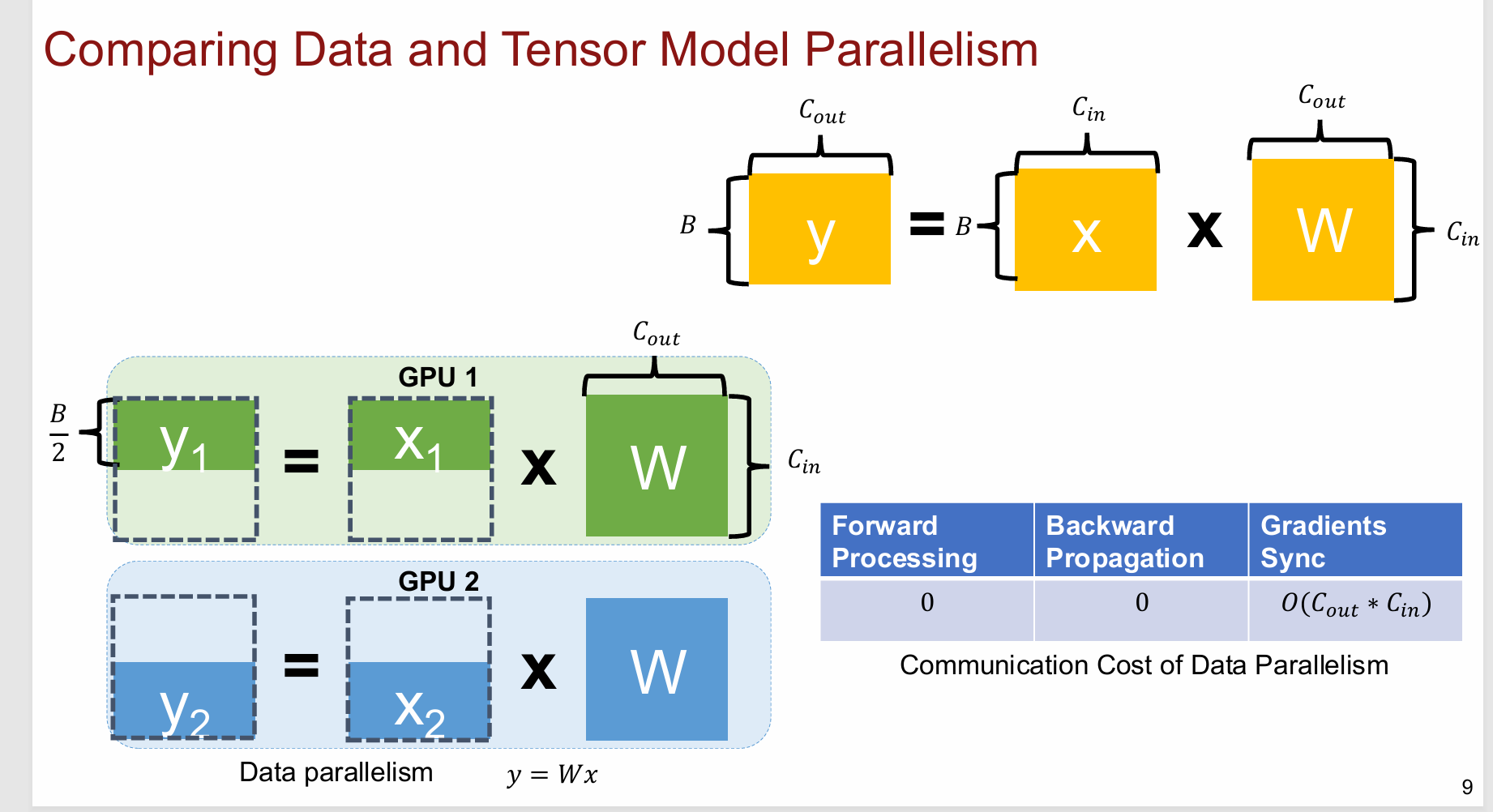

将模型的输入数据，依据batch维度，分到各结点上。Automated Discovery of Machine Learning Optimizations

forward

正常计算乘法即可

backward

每个节点计算出grad_w之后，由公式1可知，因为x的不同导致梯度不同。但DP是所有节点都是相同权重的，因此要进行累加。

由梯度下降法知道，累加之后还需要除以并行度，也就是节点个数。

MP + DP

这二者应该怎么结合呢？对MP来说，不同节点间的X应该完全一致，对DP来说，不同节点之间权重都是模型权重。

我们看如下图mlsyscourse/assignment-distributed-training

rank代表GPU节点们。上图通过对数据在batch维度上分为4份，就实现了DP，此时，对相同的一个DP桶，将其所在的模型权重，进行MP，那么就完成了结合。

forward

每个DP桶之间是并行的，而MP之间需要对权重进行通信

backward

先用MP的backward机制求到对权重的梯度，然后最终进行DP上的backward汇总，从而更新整个模型（此时所有节点的权重都将被汇总梯度更新）。

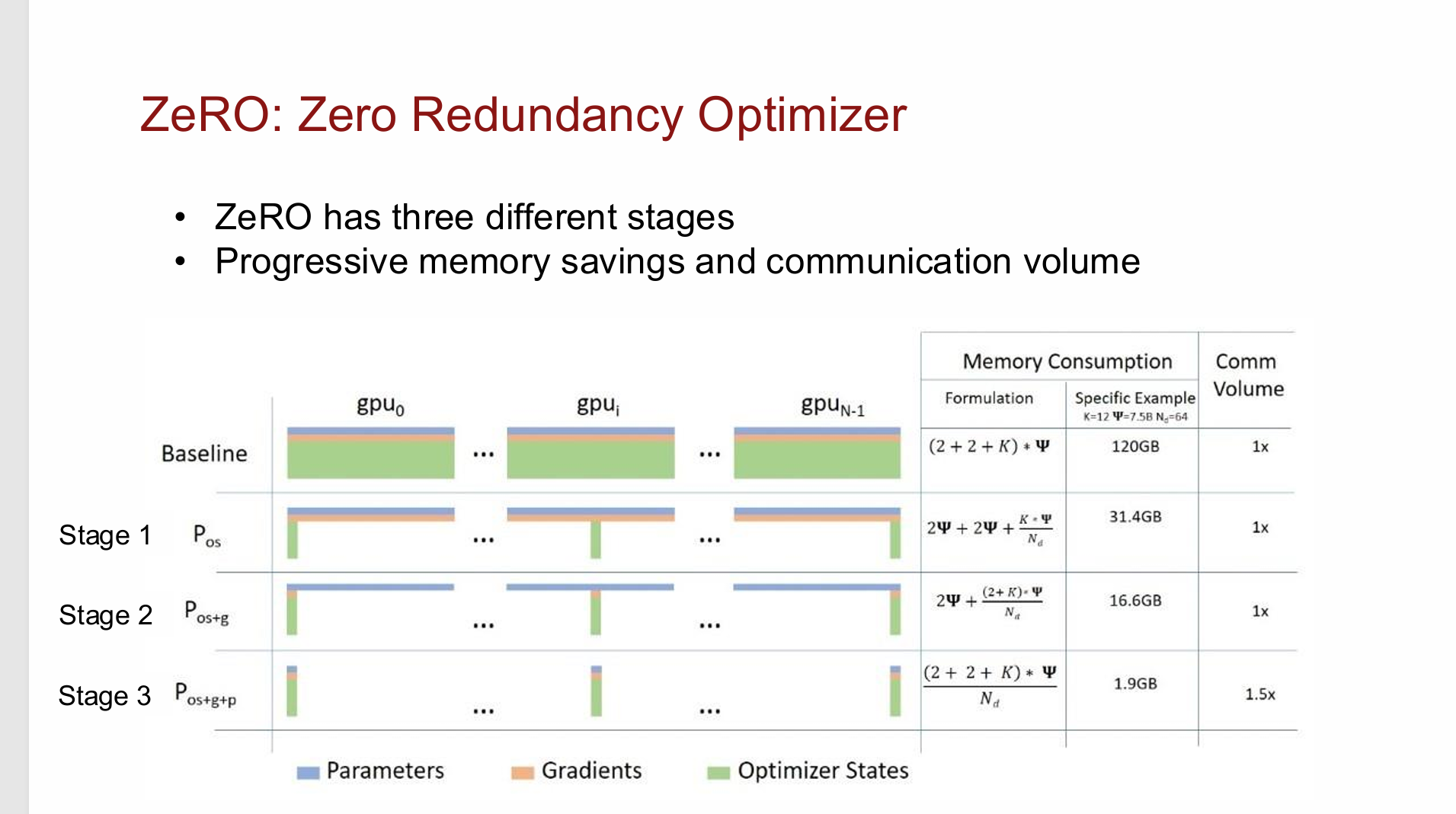

ZeRO-DP

朴素DP，每个节点都要复制一份整个模型，包括weights、optimizer states、gradients

该论文将这三种状态都进行shard，从而让每个节点的内存占用减小，能够训练更加大的模型。

后来发展成DeepSpeed.

Parameters、Gradients

split

直接进行shard，均分到各个节点。每个节点存只属于自己的weight、grad_weight

forward

将Parameter进行Allgather，然后才能与输入的完整的X进行计算。

计算完之后立马抛弃掉Allgather出来的完整权重

backward

output_grad(batch_size, out_dim)


xxxxxxxxxx
1. # w_grad = x.T @ output_grad
2. # b_grad = sum(output_grad, axis=0)
3. # grad_x = output_grad @ w.T

由上述公式可知，前两个的梯度不需要进行通信等操作。因此直接计算。（此时有forward存下来的完整X，以及这个激活的output_grad）

同样的，由于x不同，需要进行累加，因此为reduce_scatter。

对于grad_x，还是需要对权重进行Allgather，计算后马上丢弃。

Optimizer States (作业以Adam为例)

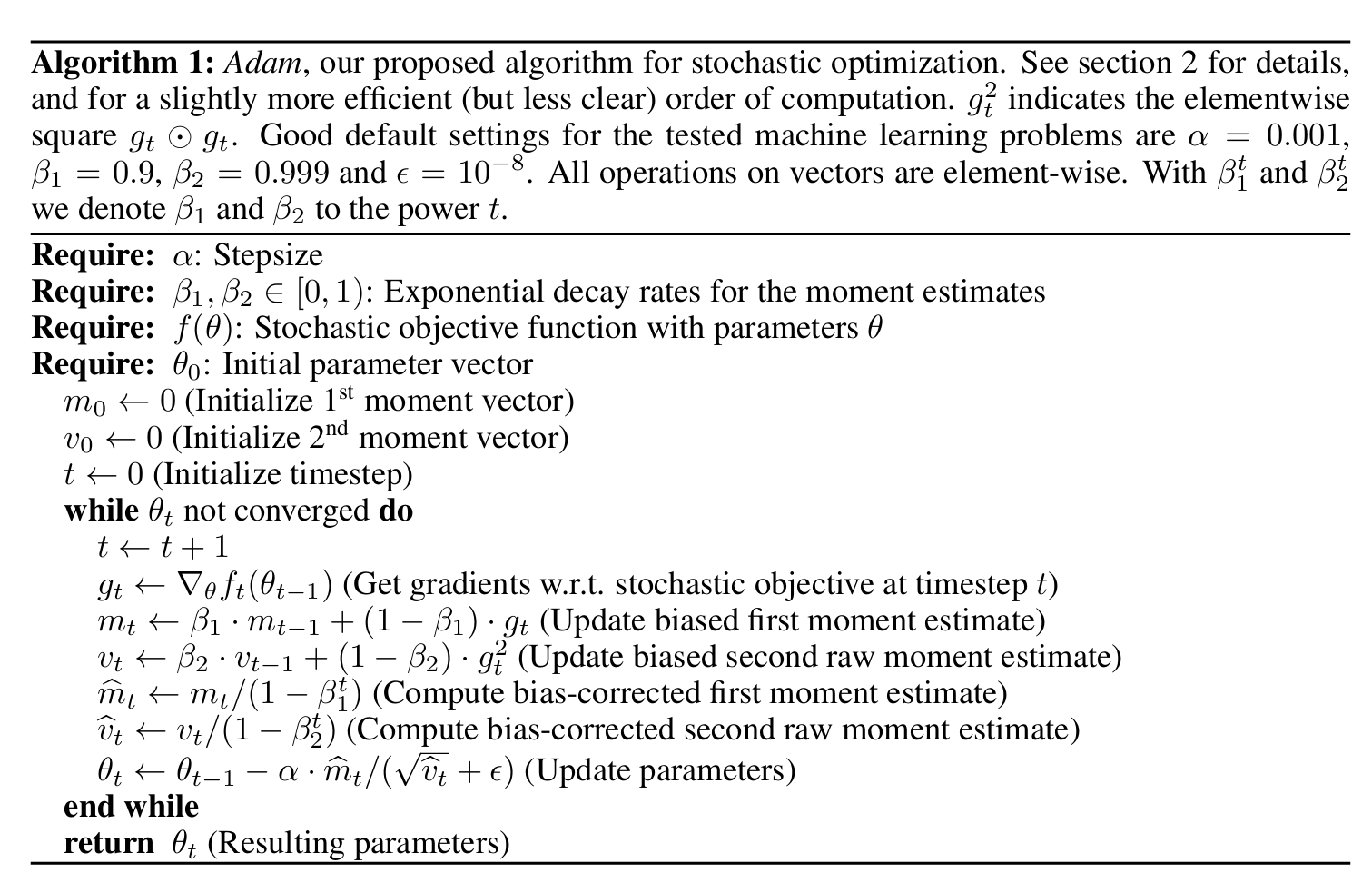

每个层、每个权重，只存自己的Optimizer State，Adam如下Adam: A Method for Stochastic Optimization

可以发现对每个参数，他们的优化器状态只跟他们自己参数的梯度有关，因此不需要进行任何通信就可以直接实现对这些状态的更新，实现代码如下：


xxxxxxxxxx
for key, param, grad in self._iter_sharded_params():
            if key not in self.state:
                self.state[key] = {
                    "m": np.zeros_like(param),
                    "v": np.zeros_like(param),
                }

            m = self.state[key]["m"]
            v = self.state[key]["v"]

            m = self.beta1 * m + (1 - self.beta1) * grad
            v = self.beta2 * v + (1 - self.beta2) * grad * grad

            self.state[key]["m"] = m
            self.state[key]["v"] = v

            m_hat = m / (1-(self.beta1 ** self.step_idx))
            v_hat = v / (1-(self.beta2 ** self.step_idx))

            param -= self.lr * m_hat / (np.sqrt(v_hat) + self.eps)
